智能渦街流量計安裝及流量范圍選擇

發布時間：2015-08-11 17:35:31　　文章來源：未知　　作者：test　　人氣：

1、安裝位置的要求
①安裝位置盡量選擇在無管道振動或振動小的位置、振動加速度不能大于2g、如振動大則需要采取減振措施。
②傳感器上游和下游有足夠的直管段（見下表格）
③檢修閥安裝在傳感器上游、流量調節閥安裝在傳感器下游。
④盡量選擇便于安裝和檢修的位置。
⑤應選擇環境干燥的位置。
⑥傳感器可以安裝在水平管道上，也可安裝在垂直管道上。
但是垂直安裝時，介質流體必須自下而上流動。
⑦傳感器盡量安裝在室內，必須安裝室外時應注意防水、出現電纜彎成U型。
⑧傳感器應遠離大功率變頻器、大功率變壓器、電動機和大功率無線收發設備。

管道情況	上游	下游
同心收縮管，全開閘閥	15D	5D
90度直角彎頭	20D	5D
同平面兩個90度彎頭	25D	5D
半開閘閥	50D	5D
不同平面兩個90度彎頭	40D	5D
帶整流管束	12D	5D

2、智能渦街流量計流量范圍選擇

測液體型號	通徑mm	液體流量m³/h	氣體流量m³/h	測氣體型號
SY-YTFW-D2A15	15	0.25-5.00	4.0-50.0	SY-YTFW-D2B15
SY-YTFW-D2A20	20	0.33-10.0	5.0-60.0	SY-YTFW-D2B20
SY-YTFW-D2A25	25	0.40-16.0	6.0-160	SY-YTFW-D2B25
SY-YTFW-D2A32	32	0.63-25.0	10.0-250	SY-YTFW-D2B32
SY-YTFW-D2A40	40	1.0-40.0	16.0-400	SY-YTFW-D2B40
SY-YTFW-D2A50	50	1.5-60.0	25.0-600	SY-YTFW-D2B50
SY-YTFW-D2A65	65	2.5-100	40.0-1000	SY-YTFW-D2B65
SY-YTFW-D2A80	80	4.0-160	60.0-1600	SY-YTFW-D2B80
SY-YTFW-D2A100	100	6.0-250	80.0-2500	SY-YTFW-D2B100
SY-YTFW-D2A125	125	10-400	133-4000	SY-YTFW-D2B125
SY-YTFW-D2A150	150	15-600	200-6000	SY-YTFW-D2B150
SY-YTFW-D2A200	200	25-1000	333-10000	SY-YTFW-D2B200
SY-YTFW-D2A250	250	40-1600	533-16000	SY-YTFW-D2B250
SY-YTFW-D2A300	300	50-2000	666-20000	SY-YTFW-D2B300
SY-YTFW-D2A350	350	75-3000	1000-30000	SY-YTFW-D2B350
SY-YTFW-D2A400	400	100-4000	1330-40000	SY-YTFW-D2B400
SY-YTFW-D2A450	450	125-5000	1660-50000	SY-YTFW-D2B450
SY-YTFW-D2A500	500	150-6000	2000-60000	SY-YTFW-D2B500

3、智能渦街流量計安裝注意事項
①    法蘭與直管段焊接時、應卸下傳感器、不能帶著傳感器焊接
②    傳感器安裝時、應使殼體上的流向標志與管道內流體方向一致
③    法蘭焊接完畢、管道內要清理干凈不得存有焊渣等雜物
④    安裝前法蘭凹槽內必須放好密封墊圈。

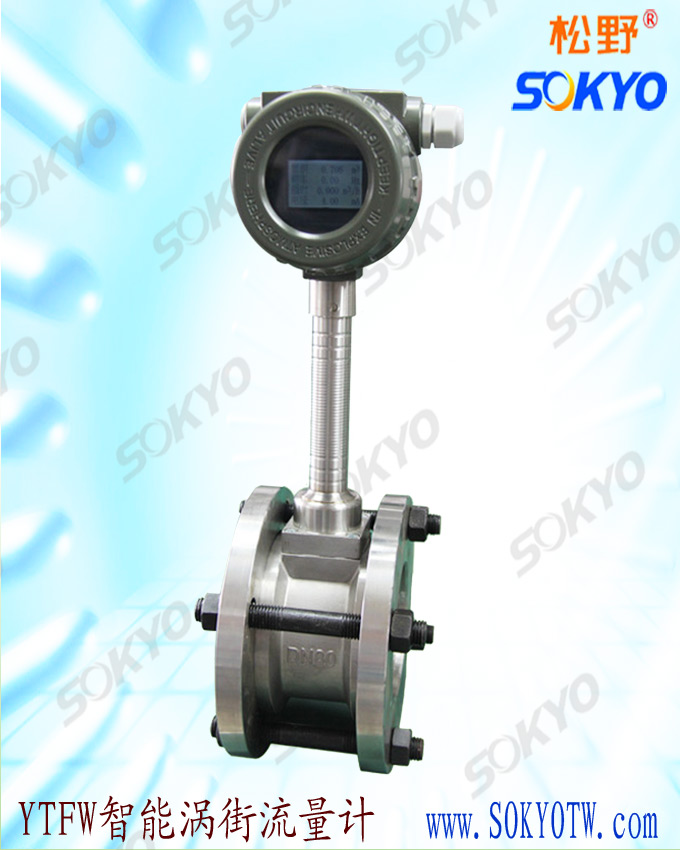

智能渦街流量計

本文關鍵字：智能渦街流量計,數顯渦街流量計
