松野超聲波液位計在測量溶劑罐液位

發布時間：2015-09-17 17:00:09　　文章來源：未知　　作者：test　　人氣：

超聲波液位變送器是利用超聲波來進行測量，超聲波是機械波的一種，即是機械振動在彈性介質中的一種傳播過程，它的特征是頻率高、波長短、繞射現象小，另外方向性好，能夠成為射線而定向傳播。超聲波在液體、固體中衰減很小，因而穿透能力強，尤其是在對光不透明的固體中，超聲波可穿透幾十米的長度，碰到雜質或界面就會有顯著的反射，超聲波物位計就是利用它的這一原理而工作的。松野超聲波液位計在測量溶劑罐液位時就用到了這個原理。
在超聲波檢測技術中，不管那種超聲波儀器，都必須把電能轉換超聲波發射出去，再接收回來變換成電信號，完成這項功能的裝置就叫超聲波換能器，也被稱作為探頭。將超聲波換能器置于被測液體或物位上方，向下發射超聲波，超聲波穿過空氣介質，在遇到水面或物體介面時被反射回來，然后被換能器所接收并轉換為電信號，電子檢測部分檢測到這一信號后將其變成物位信號進行顯示并輸出標準信號,供其它儀表或控制裝置使用.由超聲波在介質中傳播原理可知，若介質壓力、溫度、密度、濕度等條件一定，則超聲波在該介質中傳播速度是一個常數。因此，當測量出超聲波由發射到遇到物面或液面反射被接收所需要的時間，則可換算出超聲波通過的路程，從而間接地測量出物位或者液位數據。


L：液位或料位（即被測值）
D：傳感器離被測面的距離
E：空罐時的測量值（零點）
t：聲波在發射到接受的時間
v：聲波的傳輸速度
L=E-D=E-t*v/2



本文關鍵字：液位變送器,超聲波液位計

•

  擴散硅壓力變送器,PG1300Y壓力傳感器

  進口傳感元件,武漢松野是專業生產工業壓力變送...　[詳情]

•

  多功能電力儀表,DW93-2000多功能表

  隔離技術,性能穩定可靠,武漢松野是專業生產三相...　[詳情]

•

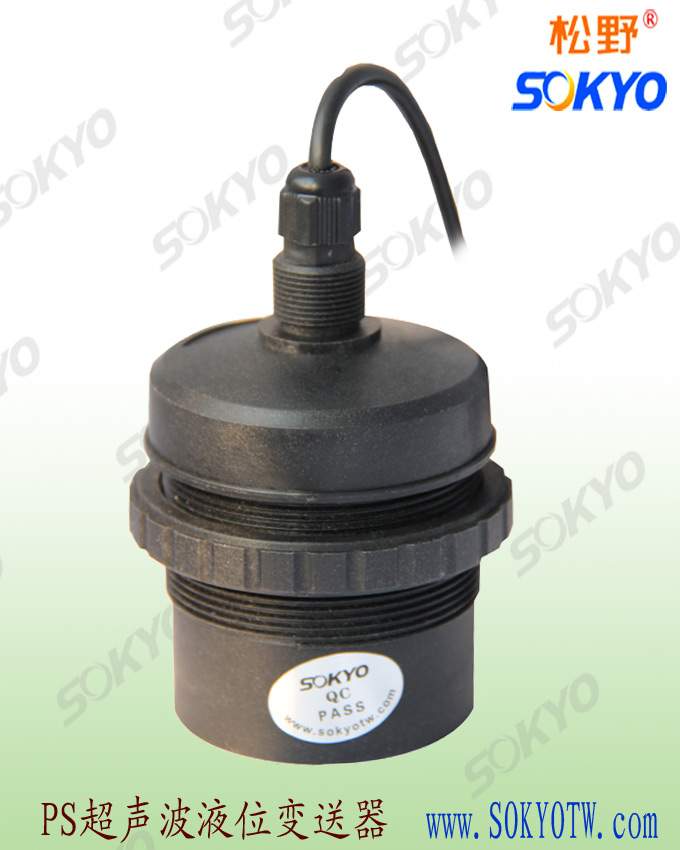

  超聲波液位變送器,PS5300U超聲波液位計
