電動機差動保護裝置,DH93綜保

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產差動保護,DH93電動機差動保護裝置,綜保的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的差動保護裝置生產經驗
一、差動保護,DH93電動機差動保護裝置,綜保產品特點
①、全鋁機箱面板鋼琴拉絲、外觀精美
        采用全密封式結構、具有良好的抗震、防塵性能
        小型化設計、體積小、重量輕、安裝方便
②、采用獨特的可靠性設計、無可調元件、裝置穩定性好、抗干擾性能強
③、全漢化液晶顯示、人機界面清晰易懂、操作整定極為方便
④、裝置供電電源為交直流兩用 AC/ DC 220 V
        裝置操作電源為DC220V
       如需 AC220V、DC110V、AC110V 需訂貨時注明
⑤、具有RS485總線串行通信口、并集成了Modbus 標準通信規約
⑥、可記錄150條事件順序記錄功能、數據掉電不丟失
⑦、具備完善的自檢功能、完整的異常記錄、事件記錄、
        操作記錄、所有信息掉電保持
⑧、外形小巧精細、結構合理、采用高等級、高品質的元器件
        及多層板技術和SMT工藝、具有很高的電氣性能
⑨、內部集成零序電流（電壓）合成算法、可外加零序也可不外加零序 CT （PT）、
       實現零序過流電壓保護。
       采用精密合成算法、可通過按Menu操作來實現
       V-V接法和Y 型接法通用。
⑩、具有完整的斷路器操作回路、超低功耗。

①、額定工作電壓
         AC 220V、DC220V 或 DC110V（訂貨注明）
         操作回路電源
         DC 220V （DC110V、AC220V、AC110V、訂貨注明）
②、額定技術數據
        交流電流：5A或1A （訂貨注明）
        交流電壓：400V或100V（訂貨注明）
        頻   率：50Hz
③、功率消耗
       工作電源：正常工作時、不大于5W、
                         保護動作時、不大于10W、
       交流電流回路：＜1 VA/相（IN = 5A）
                                ＜0.5VA/相（IN = 1A）
④、精確工作范圍
       電    流：0.04 In ~ 20 In
       電    壓：0.4V ~ 1.2Un
       頻    率：0.9 Fn ~ 1.1 Fn
      時    間：0 ~ 100s
⑤、保護部分精度
       定值精度：≤±5%
       時間精度：＜±1% 整定時間+35ms
      整組動作時間：≤35ms
      頻率精度：≤0.01Hz
⑥、測控部分精度
         交流量精度：≤±0.2%
         有功、無功：≤±0.5%
⑦、開關量輸入
         輸入類型：無源、
         光電隔離輸入數量：8路
         工作電壓：AC220V、DC220V 或 DC110V
⑧、開出接點容量
       a、出口繼電器
            觸點額定載流容量：250VAC / 220V DC 、5A
            輸出類型：無源（空接點）
       b、信號繼電器
             觸點額定載流容量：250VAC / 220V DC 、5A
             輸出類型：無源（空接點）
⑨、通信接口
       數   目： 1
       電氣特性：RS485
       通訊協議： Modbus
       地    址：1~99、
       波特率：≤ 9600 bps
       通信介質：雙絞線或光纖
差動保護,DH93電動機差動保護裝置,綜保功能配置
1、產品型號：SY-DH93T-KWh5000 MC
2、保護功能：啟動時間過長保護
             兩段式定時限過流
             兩段式負序過流
           （兩段可為定時限或反時限）
             過負荷保護
             零序過流告警、跳閘
             過電壓保護
             低電壓保護
             零序過電壓保護
             非電量工藝保護（3 路）
             P T 斷線保護
3、數據采集：電流、電壓、有功功率、無功功率、功率因數、頻率、8 路遙信量
4、事件記錄：保護事件
                       告警事件
                        遙信變位事件
                        操作記錄事件
                        事件 SOE
                        事故變位次數統計
5、控   制：就地/遠方分、合閘
                    遠方保護投/退
6、通   訊： RS485、Modbus 協議
                     遠方保護投/退

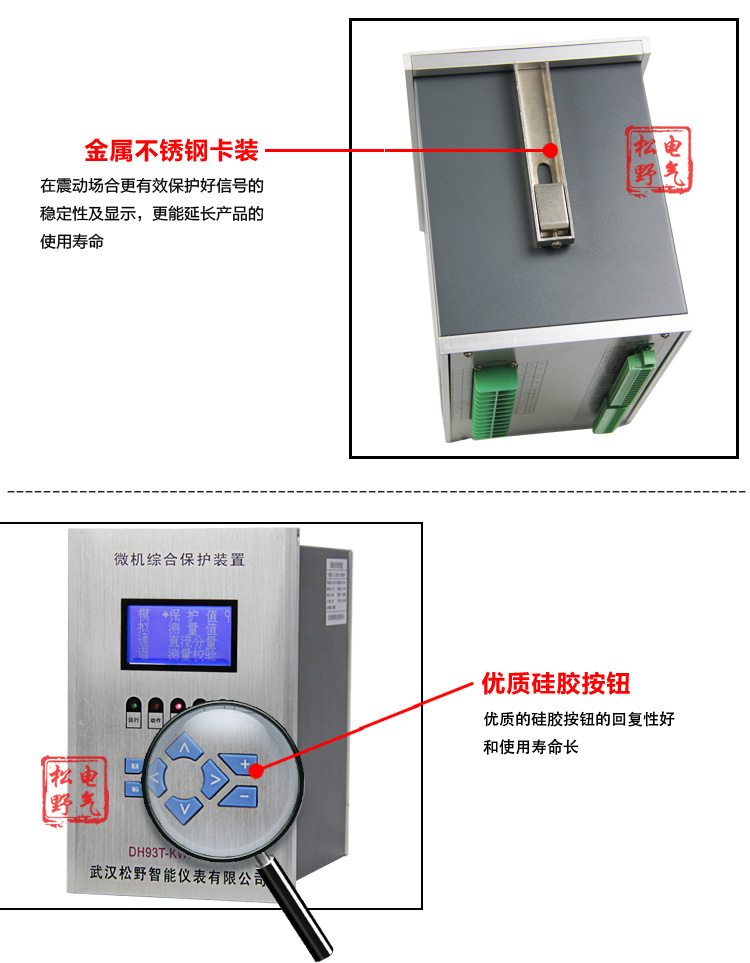

7、適用范圍：常用10kV、6kV、3kV 電壓等級中高壓大型電動機保護測控裝置、可組屏安裝、也可在開關柜就地安裝差動保護,DH93電動機差動保護裝置,綜保細節展示1
