電流電壓組合表,DW123-3000組合表

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產多功能電力監控儀,DW123-3000三相電流電壓組合儀表的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的電流電壓組合儀表生產經驗

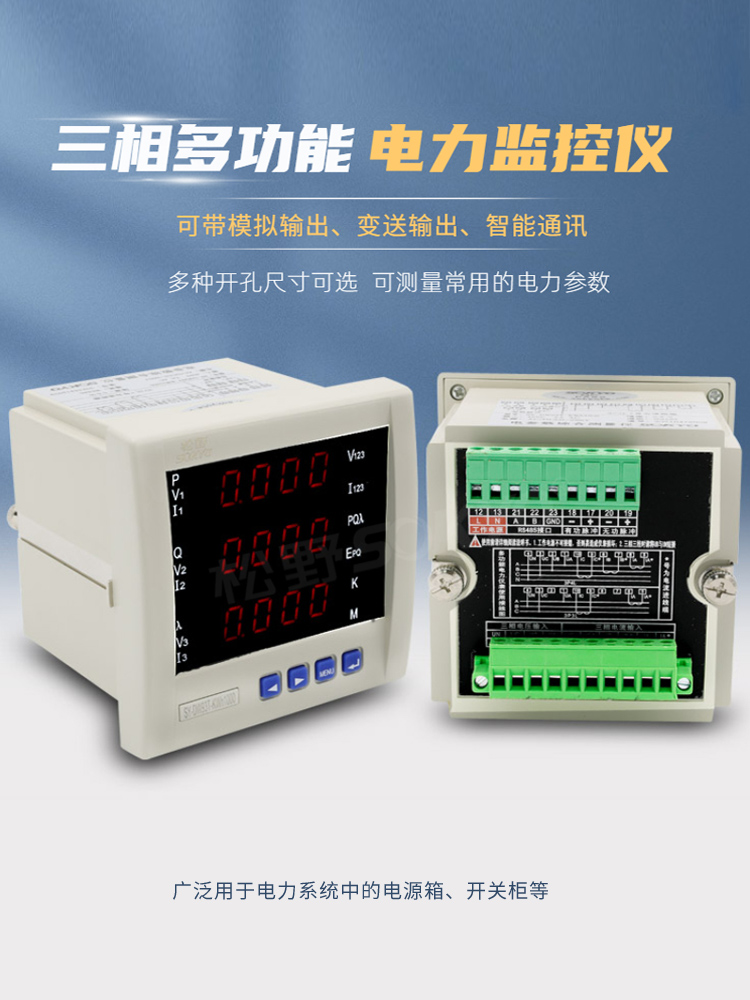

一、多功能電力監控儀,DW123-3000三相電流電壓組合儀表產品特點

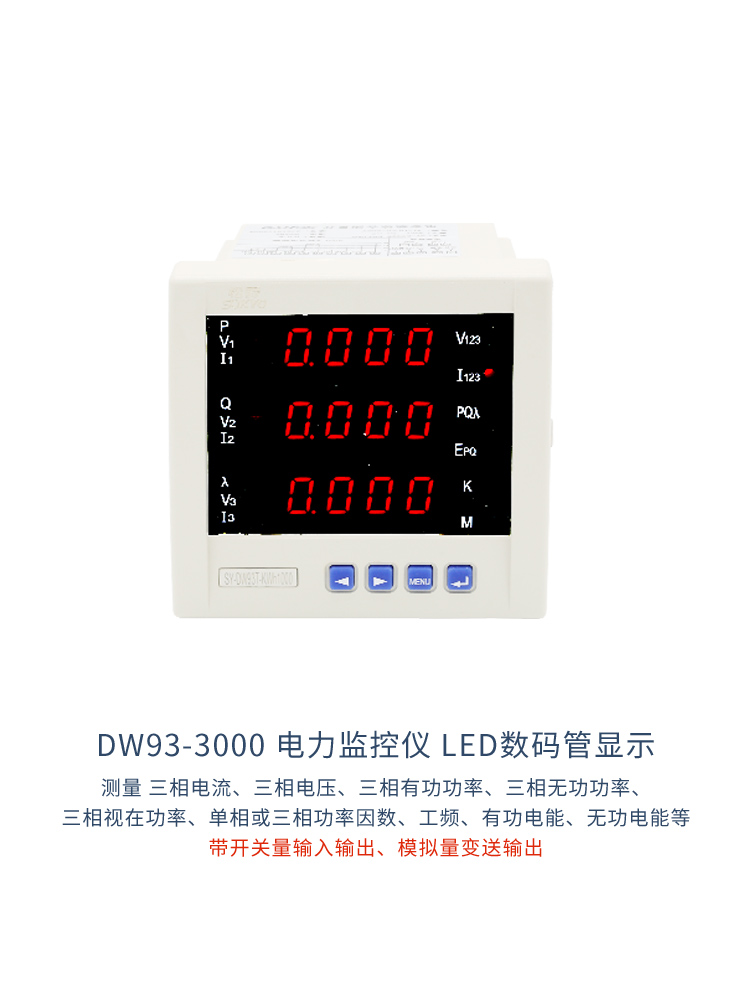

①、DW123-3000 系列 LED 三相電參數綜合測量儀、只是三相電力參數的綜合測量顯示、能高精度的測量常用的電力參數、
②、如三相電壓、三相電流、有功功率、無功功率、功率因數、視在功率、頻率、有功電能、無功電能等。
采用 LED 數碼管分頁顯示測量三相電力參數信息。
③、面板有四個按鍵、可實現顯示切換、輪流顯示或切換顯示
    測量的電力參數、儀表參數編程設置，具有很強的靈活性。
④、儀表還有多種擴展功能模塊可供選擇、如帶RS485通訊、儀表具有極高性能價格比，

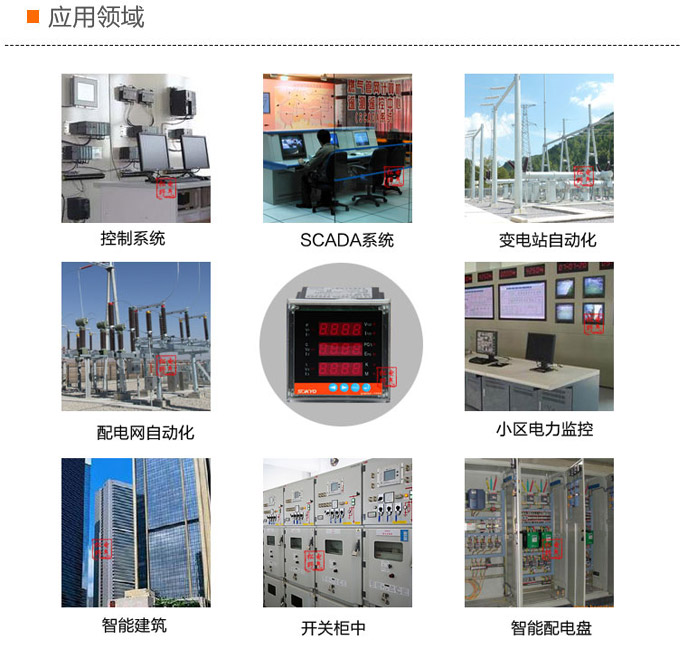

⑤ 、廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、小區電力監控、
工業自動化智能建筑、智能配電盤、開關柜中，
⑥、具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數的特點、精度±0.5%FS±3 digit
⑦、主要型號、
SY-DW93-KWh1000    系列、外形 96H×96W×80L、開孔 88H×88W
SY-D W123-KWh1000   系列、外形 120H×120W×75L、開孔 108H×108W
都可選擇帶 Rs485 通訊、Modbus 協議。

①、輸入信號
         交流電壓、AC 400V或 100 V 、阻抗 400 KΩ、
         交流電流、AC 5 A 或 1A 、      阻抗 20 mΩ、
         （過載、測量時 1.2 倍、瞬時 2 倍 / 10 s）
②、電網制式
        三相網絡電力系統、
        包括三相三線制 3P3L、三相四線制 3P4L
③、測量參數、（全電參數綜合測量、監控、包含以下參數）
         三相電壓、相電壓 Ua、Ub、Uc、或線電壓 Uab、Ubc、Uca
         三相電流、每相電流 I a、I b、I c、平均電流 I
         有功功率、每相有功功率 P a、P b、P c、總有功功率 P s
         無功功率、每相無功功率 Q a、Q b、Q c、總有功功率 Q s
         視在功率、每相視在功率 S a、 S b、 S c、   總視在功率 S s
         功率因數、每相功率因數 PFa、PFb、PFc、總功率因數 PFs
         工作頻率、電網頻率 F R E、一般 40 ~ 60 Hz、
         有功電能、一次側正向有功電能WPP
                                         反向有功電能 WPF
                              二次側正向有功電能 EPP
                                          反向有功電能 EPF
         無功電能、一次側正向無功電能WQP
                                        反向無功電能WQF
                             二次側正向無功電能EQP
                                         反向無功電能 EQF
         開關量輸出、四路開關量輸出信息 DOS1 ~ DOS4
         模擬量輸出、四路模擬量輸出信息 MNS1 ~ MNS4
         開關量狀態、 D I 開關量輸入狀態、DO 開關量輸出狀態
         有黑點表示導通閉合、   無黑點表示斷開
④、測量精度
        電流、電壓、有功、無功、有功電能、 ±0.5 % Fs±3 digit 、
        無功電能、±1.0 % Fs±2 digit、工頻 40 ~ 60 Hz、 0.1 Hz
⑤、諧波信號
         各相電壓、各相電流的 2~31 次諧波檢測、
         以 H 開頭、后面數據顯示為、百分比含量
⑥、功能輸出
         模擬輸出、4 路模擬量輸出 0 ~ 20 / 4~20 mA DC
         開關量輸入、4 路開關量輸入（干結點方式、遙信或遙控）
         開關量輸出、 4 路開關量輸出（容量250V / 0.1A、報警功能）
         通訊輸出、R S485 通訊、 Modbus- RTU 協議
         脈沖輸出、2 路電能脈沖輸出（光耦隔離）、 3200 p /kwh
⑦、絕緣性能
         絕緣強度、輸入和電源、 ≥ 2kV、   輸入和輸出、≥ 2kV
         電源和輸出、 ≥ 1kV、絕緣阻抗、≥100 MΩ、 500 V DC
⑧、工作條件
         工作環境、-10 ~ 55 ℃、 35 ~ 85 %RH
         工作電源、AC/DC   85 ~ 265 V 、功耗≤5VA

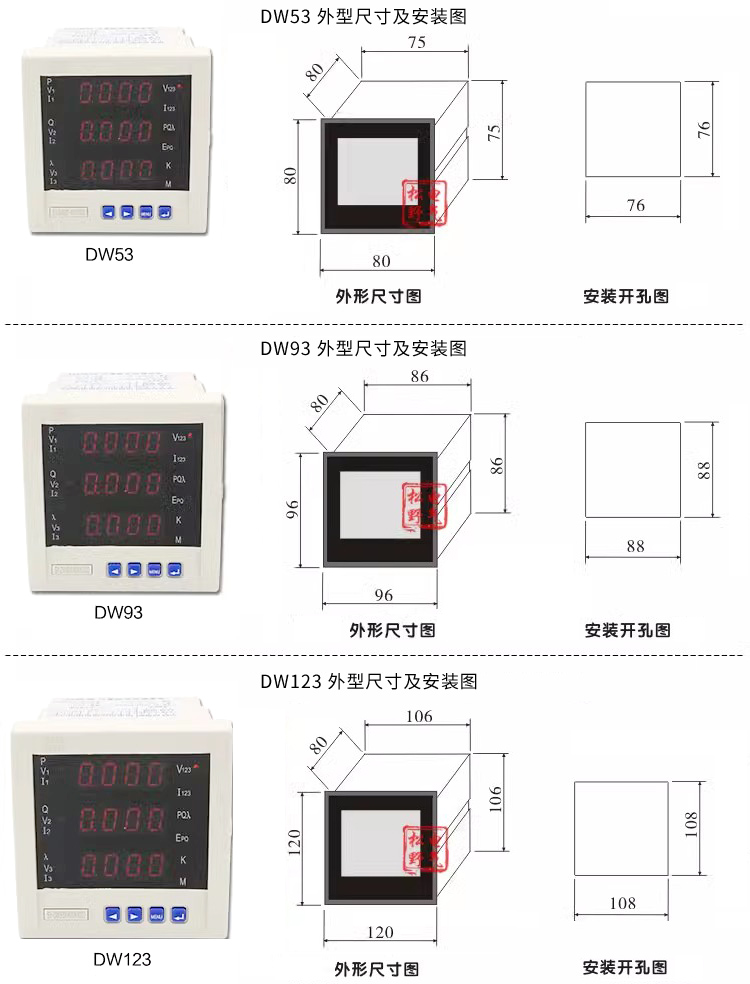

⑨、外形尺寸和開孔尺寸
            DW123 外形 120H×120W×75L、    開孔108H×108W
多功能電力監控儀,DW123-3000三相電流電壓組合儀表接線圖

多功能電力監控儀,DW123-3000三相電流電壓組合儀表常用型號
SY-DW93-KWh1000 系列、外形 96H×96W×80L、開孔 88H×88W
SY-D W123-KWh1000 系列、外形 120H×120W×75L、開孔 108H×108W
都可選擇帶 Rs485 通訊、Modbus 協議
